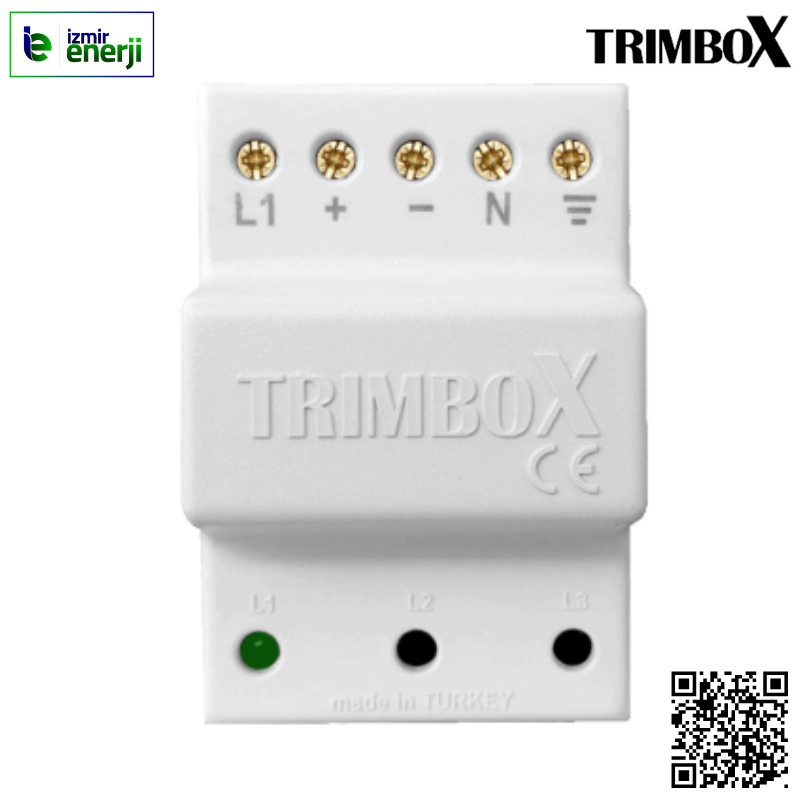

YM1PDC Yeni Nesil AC - DC Parafudr

AC-DC Parafudr

• Sistem Monofaze
• İşletme Gerilimi V(in) 220V
• İşletme Frekansı 50/60 Hz
• Devreye Girme 275 V
• IEC Kategorisi Sınıf I+II+III
• Nominal gerilim UN 230 V AC (230V AC – 275V AC)
• Arestörnominal gerilimi UC (L-N)275 V AC , UC (L-PE)275 V AC
• UT (TOV-proof) 15kV, 20kA AC (8/20 µs) (L-N,L-PE) TOPRAK İHTİYACI YOK
• Nominal frekans Fn 50 Hz – 60 Hz
• Maksimum deşarj akımı Imax (L-N) Deşarj Yok, (L-PE) 20kA, ≤ 10ns
• Nominal deşarj akımı In (L-N), (L-PE) Deşarj Yok, ≤ 10ns
• 15kV’ta 10 ns (L-N) darbe çalışma gerilimi 275 V
• Tepki Süresi (L-L) , (L-N) , (L-PE) ≤ 10ns
• Branşman ve K-Tipi için gerekli maksimum sigorta 1000 A(gL/gG)
• Maksimum sigorta ile (etkin) IP kısadevre direnci 1000 kA
• Kutup Sayısı 2 adet (faz+nötr)
• Toprak Bağlantısı Var
• Koruma modu (+)-PE, (-)-PE, (+)-(-)
• Imax 12,5kA (10/350 µs)
• In 20kA (8/20 µs)
• Itotal 50kA (8/20µs)
• Tepki Süresi (L-L) , (L-N) , (L-PE) ≤ 10ns
• Branşman ve K-Tipi için gerekli maksimum sigorta 1000 A(gL/gG)
• Maksimum sigorta ile (etkin) IP kısadevre direnci 1000 kA
• Kutup Sayısı 2 adet (faz+nötr)
• Giriş Bağlantısı Vidalı Klamens
• Çıkış Bağlantısı Yok
• Vida Yiv: M5, Tork: 4,5Nm
• Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
• Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
• Koruma sınıfı IP20
• Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
• Standartlar/Yönetmelikler EN 50539-11:2013+A, EN 50539-11:2013+A1:2014
• Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
• Aşırı gerilim koruması arızalı mesajı 1 Adet LED
• Hareket yönü L – N – PE
• Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
• Ortam sıcaklığı -50 °C, +80 °C
• Ebatlar 50 x 75 x 60mm
