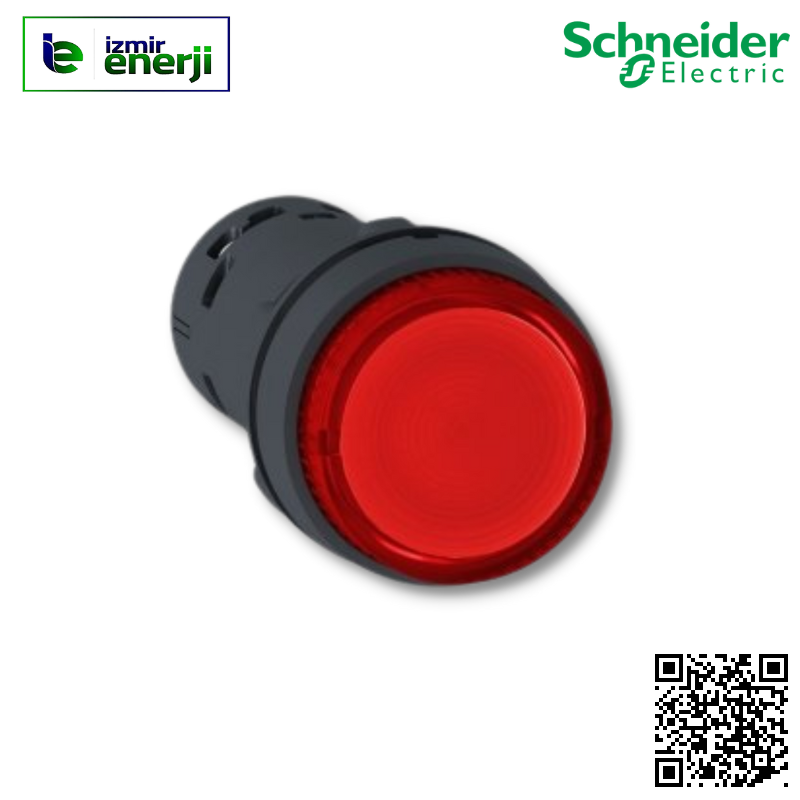

XB7-NW34B1 1NA 24 V AC/DC Kırmızı Yaylı Buton
%25
İndirim
0,00 TL + KDV
0,00 TL
Havale
0,00 TL
5000 TL ÜZERİ ÜCRETSİZ KARGO
| Ürün serisi |
Harmony XB7 |
|
|---|---|---|
| Ürün ya da bileşen tipi |
Işıklı buton |
|
| Ürün grubu |
XB7 |
|
| montaj çapı |
22 mm |
|
| bölünemez miktar başına satış |
10 |
|
| IP koruma derecesi |
IP20 (rear face) conforming to IEC 60529 IP65 'e uygunIEC 60529 (ön yüz) |
|
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
|
| operatörün tipi |
spring return |
|
| operatör profili |
Kırmızı çıkık, işaretsiz |
|
| kontak tipi ve düzenleme |
1 NA |
|
| bağlantılar - terminaller |
Screw clamp terminals, <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
|
| ışık kaynağı |
LED |
|
| ampul tabanı |
Entegre LED |
|
| [Us] nominal besleme gerilimi |
24 V AC/DC |
|
| cihaz sunumu |
Monolitik ürün |
| CAD genel genişliği |
29 mm |
|
|---|---|---|
| CAD genel yüksekliği |
29 mm |
|
| CAD genel derinliği |
57,5 mm |
|
| terminallerin açıklaması ISO n°1 |
(13-14)NO |
|
| Ürün ağırlığı |
0,023 kg |
|
| cihaz montajı |
Fixing hole - diameter: 22.5 mm 22.3 +0.4/0 conforming to EN/IEC 60947-1 |
|
| sabitleme merkezi |
>= 30 x 40 mm (support panel) metal - thickness: 1…6 mm >= 30 x 40 mm (support panel) plastic - thickness: 2…6 mm |
|
| sabitleme modu |
Fixing nut beneath head: 2…2.4 N.m |
|
| kontak işlemi |
Yavaş kesen |
|
| pozitif açıklık |
Ile (yalnızca NA) |
|
| Mekanik dayanıklılık |
300000 cycles |
|
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
|
| vida başının şekli |
Cross compatible with JIS No 1 screwdriver Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
|
| kisa devre korumasi |
4 A cartridge fuse type gG conforming to EN/IEC 60947-5-1 |
|
| [Ui] nominal yalıtım voltajı |
250 V (pollution degree 3) conforming to EN/IEC 60947-1 |
|
| [Uimp] nominal darbe dayanım voltajı |
4 kV EN/IEC 60947-1 |
|
| [Ie] nominal çalışma akımı |
0.1 A at 250 V, DC-13, R300 conforming to EN/IEC 60947-5-1 0.22 A at 125 V, DC-13, R300 conforming to EN/IEC 60947-5-1 0.3 A at 240 V, AC-14, D300 conforming to EN/IEC 60947-5-1 0.6 A at 120 V, AC-14, D300 conforming to EN/IEC 60947-5-1 |
|
| elektrik dayanıklılığı |
1000000 cycles, DC-13, 0.3 A at 24 V, operating rate <216000 cyc/mn, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0.03 A at 230 V, operating rate <216000 cyc/mn, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0.09 A at 240 V, operating rate <108000 cyc/mn, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C |
|
| elektrik güvenilirliği IEC 60947-5-4 |
Λ <= 10exp(-6) at 17 V and 5 mA conforming to EN/IEC 60947-5-4 |
|
| sinyalleme tipi |
Sabit |
|
| besleme gerilimi limitleri |
19,2…30 V DC 21,6…26,4 V AC |
|
| akım tüketimi |
18...27 mA |
|
| hizmet ömrü |
70000 h nominal gerilimde ve 25 °C |
| koruyucu bakım |
TH |
|
|---|---|---|
| Depolama ortam koşulları |
-40…70 °C |
|
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
|
| elektrik çarpmasına karşı koruma sınıfı |
Class II conforming to IEC 61140 |
|
| NEMA koruma derecesi |
NEMA 12 'e uygunUL 50 E |
|
| Standartlar |
JIS C8201-5-1 EN/IEC 60947-5-1 EN/IEC 60947-1 UL 508 CSA C22.2 No 14 JIS C8201-1 |
|
| Ürün sertifikaları |
CCC GOST |
|
| titreşim direnci |
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
|
| darbe dayanımı |
50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma |
|
| elektromanyetik emisyon |
Class B conforming to EN 55011 |
