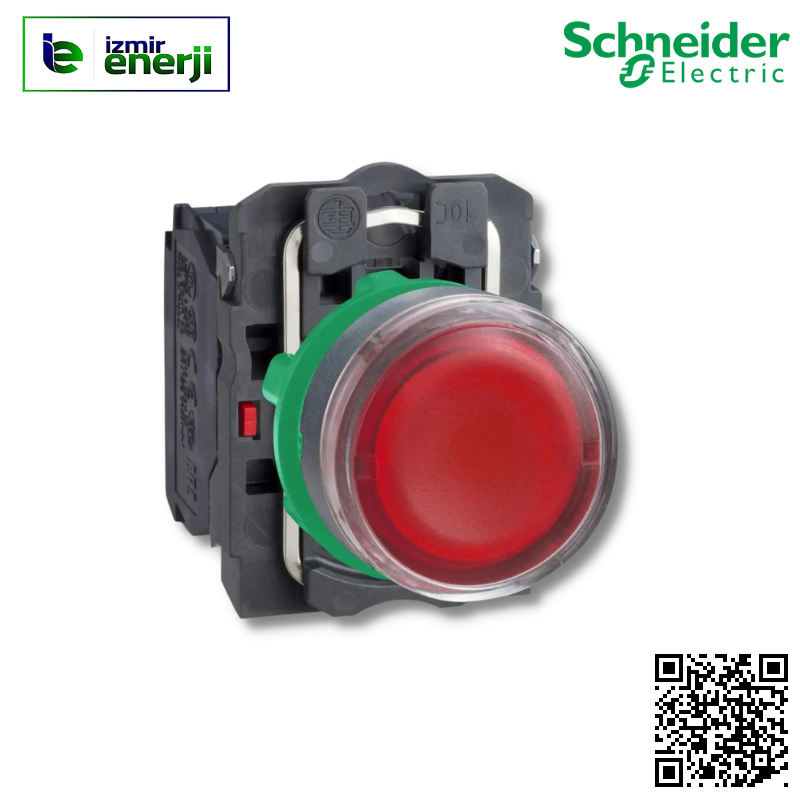

XB5-AW34M5 1 NA+1 NK Kırmızı 220 V AC beslemeli, LED’li Yaylı Buton
%25
İndirim
0,00 TL + KDV
0,00 TL
Havale
0,00 TL
5000 TL ÜZERİ ÜCRETSİZ KARGO
| Ürün serisi |
Harmony XB5 |
|
|---|---|---|
| Ürün ya da bileşen tipi |
Işıklı buton |
|
| Ürün grubu |
XB5 |
|
| şev malzemesi |
Koyu gri plastik |
|
| sabitleme bileziği malzemesi |
Plastik |
|
| başlık tipi |
Standard |
|
| montaj çapı |
22 mm |
|
| bölünemez miktar başına satış |
1 |
|
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
|
| operatörün tipi |
spring return |
|
| operatör profili |
Kırmızı sıva altı, işaretsiz |
|
| operatör ek bilgisi |
Daz lens ile |
|
| kontak tipi ve düzenleme |
1 NA + 1 NK |
|
| kontak işlemi |
Yavaş kesen |
|
| bağlantılar - terminaller |
Screw clamp terminals, <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 Screw clamp terminals, 1 x 0.22...2 x 2.5 mm² without cable end conforming to EN/IEC 60947-1 |
|
| ışık kaynağı |
Korumalı LED |
|
| ampul tabanı |
Entegre LED |
|
| [Us] nominal besleme gerilimi |
220...240 V AC 50/60 Hz |
|
| [Us] nominal besleme voltajı |
220...240 V |
|
| başlık/operatör veya lens rengi |
Yeşil |
| Yükseklik |
42 mm |
|
|---|---|---|
| Genişlik |
30 mm |
|
| Derinlik |
57 mm |
|
| terminallerin açıklaması ISO n°1 |
(13-14)NO (21-22)NC |
|
| Ürün ağırlığı |
0,056 kg |
|
| yüksek basınçlı rondelaya direnç |
7000000 Pa at 55 °C, distance : 0.1 m |
|
| kontak kullanımı |
Standart kontaklar |
|
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
|
| çalışma hareketi |
1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
|
| çalışma gücü |
3,5 N NK değişimi elektrik durumu 3.8 N |
|
| Mekanik dayanıklılık |
10000000 cycles |
|
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
|
| vida başının şekli |
Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
|
| kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
|
| kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
|
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunEN/IEC 60947-5-1 |
|
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-1 |
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
|
| elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
|
| elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 |
|
| sinyalleme tipi |
Sabit |
|
| besleme gerilimi limitleri |
195…264 V AC |
|
| akım tüketimi |
14 mA |
|
| hizmet ömrü |
100000 h nominal gerilimde ve 25 °C |
|
| kesinti dayanımı |
1 kV 'e uygunIEC 61000-4-5 |
|
| cihaz sunumu |
Açılı |
| koruyucu bakım |
TH |
|
|---|---|---|
| Depolama ortam koşulları |
-40…70 °C |
|
| Nominal çalışma ortam sıcaklığı |
-40…70 °C |
|
| aşırı gerilim kategorisi |
Class II conforming to IEC 60536 |
|
| IP koruma derecesi |
IP66 conforming to IEC 60529 IP69 IP69K IP67 |
