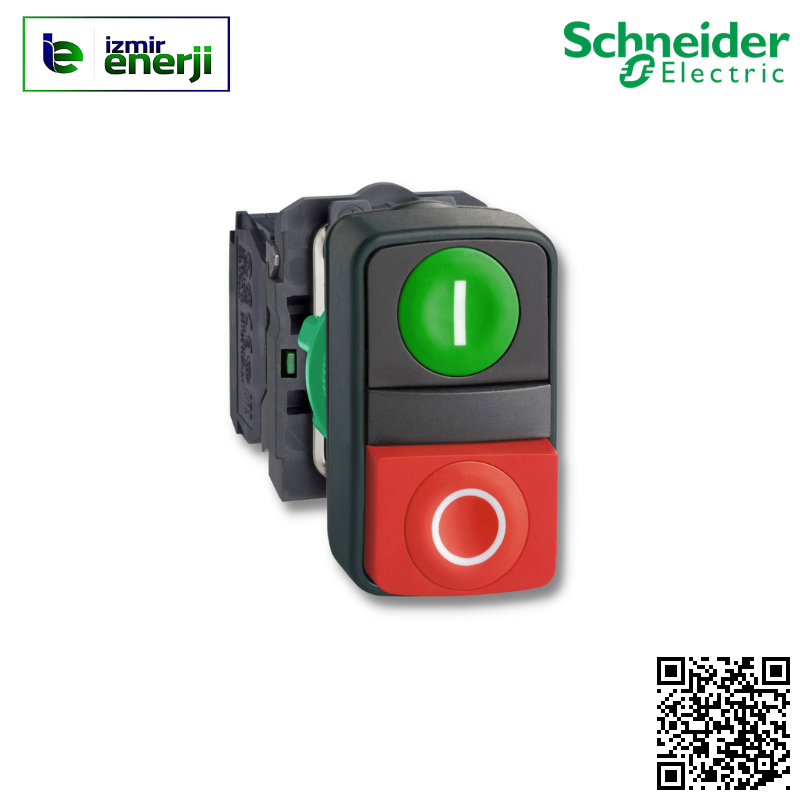

XB5-AL73415 1 NA Düz kafalı, I işaretli Çiftli, yaylı buton (IP66 / IP69K)
%25
İndirim
0,00 TL + KDV
0,00 TL
Havale
0,00 TL
5000 TL ÜZERİ ÜCRETSİZ KARGO
| Ürün serisi |
Harmony XB5 |
|
|---|---|---|
| Ürün ya da bileşen tipi |
Çift başlı yaylı buton |
|
| Ürün grubu |
XB5 |
|
| şev malzemesi |
Koyu gri plastik |
|
| sabitleme bileziği malzemesi |
Plastik |
|
| başlık tipi |
Standard |
|
| montaj çapı |
22 mm |
|
| sinyalleme birimi başlığı biçimi |
Dikdörtgen |
|
| operatörün tipi |
spring return |
|
| operatör profili |
1 sıva altı - 1 çıkık basmalı düğme |
|
| operatörlerin açıklaması |
Yeşil ''G'' - kırmızı ''Ç'' |
|
| kontak tipi ve düzenleme |
1 NA + 1 NK |
|
| kontak işlemi |
Yavaş kesen |
|
| bağlantılar - terminaller |
Screw clamp terminals, <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 Yaylı terminaller, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Yaylı terminaller, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
|
| cihaz sunumu |
Açılı |
| Yükseklik |
50 mm |
|
|---|---|---|
| Genişlik |
30 mm |
|
| Derinlik |
59 mm |
|
| terminallerin açıklaması ISO n°1 |
(21-22)NC (13-14)NO |
|
| Ürün ağırlığı |
0,053 kg |
|
| yüksek basınçlı rondelaya direnç |
7000000 Pa at 55 °C, distance : 0.1 m |
|
| işaretin rengi |
Yeşil, kırmızı veya siyah başlıklarda beyaz işaret Beyaz başlıklarda siyah işaret |
|
| operatör profili |
Yeşil sıva altı, I (beyaz) Kırmızı çıkık, O (beyaz) |
|
| kontak kullanımı |
Standart kontaklar |
|
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
|
| çalışma hareketi |
1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
|
| çalışma gücü |
3,5 N NK değişimi elektrik durumu 3,8 N Elektrik durumu değişimi YOK |
|
| Mekanik dayanıklılık |
1000000 cycles |
|
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
|
| vida başının şekli |
Cross compatible with JIS No 1 screwdriver Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
|
| kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
|
| kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
|
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunEN/IEC 60947-5-1 |
|
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-1 |
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
|
| elektrik dayanıklılığı |
1000000 cycles AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C |
|
| elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 |
| koruyucu bakım |
TH |
|
|---|---|---|
| Depolama ortam koşulları |
-40…70 °C |
|
| Nominal çalışma ortam sıcaklığı |
-40…70 °C |
|
| aşırı gerilim kategorisi |
Class II conforming to IEC 60536 |
|
| IP koruma derecesi |
IP67 'e uygunIEC 60529 IP69 IP69K |
