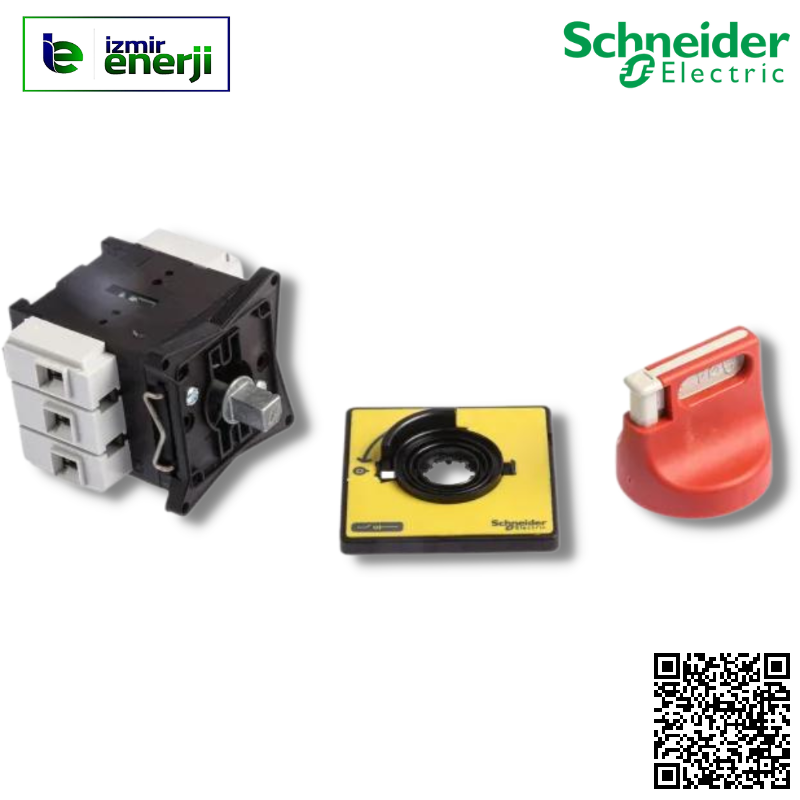

VCF-3 18,5kW 63A VARIO Emniyet şalteri
%25
İndirim
0,00 TL + KDV
0,00 TL
Havale
0,00 TL
5000 TL ÜZERİ ÜCRETSİZ KARGO
| seri |
TeSys |
|
|---|---|---|
| ürün adı |
TeSys VARIO |
|
| Ürün grubu |
VCF |
|
| Ürün ya da bileşen tipi |
Acil durdurma yük ayırıcısı |
|
| performans düzeyi |
Yüksek performans |
|
| Kutup tanımı |
3P |
|
| kontak tipi ve düzenleme |
3 NA |
|
| Şebeke tipi |
DC AC |
|
| Kontrol tipi |
Döner kol |
|
| döner kol montaj stili |
Doğrudan |
|
| kol rengi |
Kırmızı |
|
| kol ön plaka rengi |
Sarı |
|
| yalıtıma uygunluk |
Evet |
| döner kurma kolu kilitleme |
1 ila 3 asmalı kilit 4…8 mm |
|
|---|---|---|
| İşaretleme |
0 - 1 |
|
| montaj desteği |
Kol: kapı Anahtar: kapı |
|
| sabitleme modu |
4 vidayla için kol |
|
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz |
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
|
| [Ith] klasik açık hava termik akımı |
63 A |
|
| [Ithe] klasik muhafazalı termik akım |
50 A |
|
| [Ie] nominal çalışma akımı |
41.5 A AC-23 Ue: 400 V |
|
| W cinsinden nominal çalışma gücü |
11 kW at 230...240 V (AC-3) 22 kW at 500 V (AC-3) 22 kW at 690 V (AC-23A) 30 kW at 500 V (AC-23A) 18.5 kW at 400...415 V (AC-3) 18.5 kW at 690 V (AC-3) 15 kW at 230...240 V (AC-23A) 22 kW at 400...415 V (AC-23A) |
|
| kesintili görev sınıfı |
30 |
|
| Making capacity ( I Rms) |
630 A at 400 V AC-21A 630 A at 400 V AC-22A 630 A at 400 V AC-23A |
|
| [Icm] nominal kısa devre kapama kapasitesi |
2.1 kA at 400 V at Ipeak |
|
| [Icw] rated short-time withstand Rms current |
756 A at 400 V duration: 1 s |
|
| nominal koşullu kısa devre akımı |
10 kA at 400 V - associated fuse 63 A aM 10 kA at 400 V - associated fuse 63 A gG |
|
| kesme kapasitesi |
500 A at 400 V (AC-21A) 500 A at 400 V (AC-22A) 500 A at 400 V (AC-23A) |
|
| cihaz düzenleme |
Anahtar Kol |
|
| Mekanik dayanıklılık |
30000 cycles |
|
| elektrik dayanıklılığı |
30000 cycles AC-21 30000 cycles DC-1...5 |
|
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri kablo 25 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri kablo 16 mm² - kablo sertligi: esnek - Kablo uçlu |
|
| sıkma torku |
Güç devresi: 4 N.m - üzerinde vida kelepçesi terminalleri |
|
| handle front plate dimension |
60 x 60 mm |
|
| yükseklik |
83 mm |
|
| Genişlik |
60 mm |
|
| Ürün ağırlığı |
0,56 kg |
