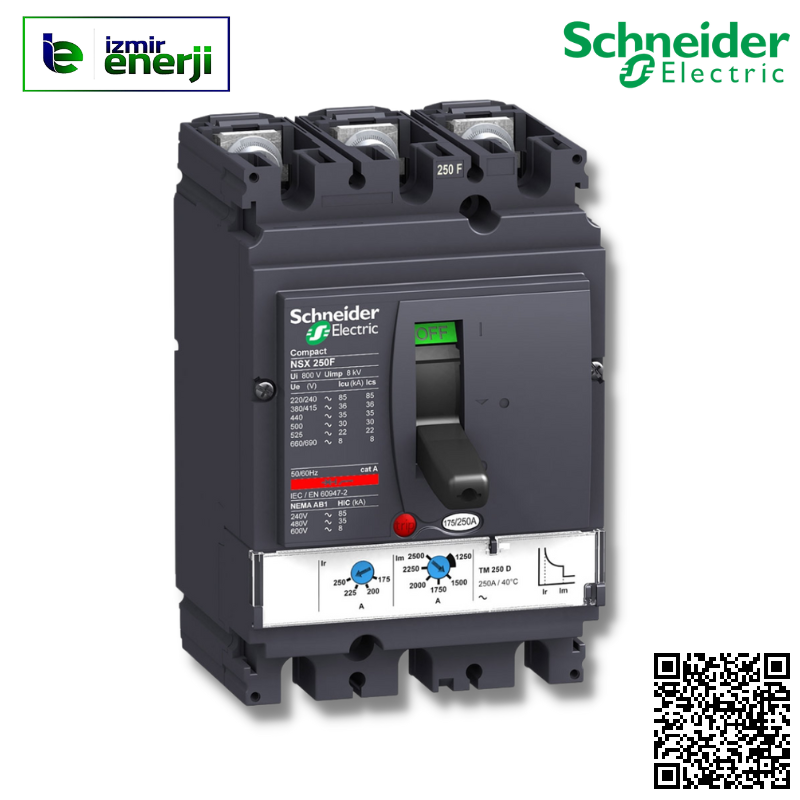

LV431631 36kA 3x200A NSX250F TM200D Compact Şalter
Kategori
Marka
Stok Kodu
LV431631
Fiyat
0,00 TL + KDV
%50
İndirim
0,00 TL + KDV
0,00 TL
Havale
0,00 TL
5000 TL ÜZERİ ÜCRETSİZ KARGO
| seri |
Compact |
|
|---|---|---|
| ürün adı |
Compact NSX |
|
| Ürün serisi |
ComPact NSX100...250 |
|
| Ürün grubu |
NSX250F |
|
| Ürün ya da bileşen tipi |
Devre kesici |
|
| cihaz uygulaması |
Dağıtım |
|
| Number of poles |
3P |
|
| korumalı kutup açıklaması |
3t |
|
| [In] nominal akım |
200 A at 40 °C |
|
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz |
|
| Şebeke tipi |
AC |
|
| Şebeke frekansı |
50/60 Hz |
|
| yalıtıma uygunluk |
Yes conforming to EN/IEC 60947-2 |
|
| kullanım kategorisi |
Kategori A |
|
| [Icu] rated ultimate short-circuit breaking capacity |
85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508 22 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 35 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 30 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 15 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 |
|
| Performance level |
F 36 kA 415 V AC |
|
| açma birimi adı |
TM-D |
|
| açma birimi teknolojisi |
Termal manyetik |
|
| açma birimi koruma fonksiyonları |
LI |
|
| Kontrol tipi |
Geçiş |
|
| Circuit breaker mounting mode |
Sabit |
| [Ui] nominal yalıtım voltajı |
800 V AC 50/60 Hz |
|
|---|---|---|
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
|
| [Ics] rated service short-circuit breaking capacity |
35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 22 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 8 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|
| Mekanik dayanıklılık |
20000 cycles |
|
| elektrik dayanıklılığı |
5000 cycles at 690 V In 10000 cycles at 690 V In/2 10000 cycles at 440 V In 20000 cycles at 440 V In/2 |
|
| montaj desteği |
Arka plaka |
|
| üst bağlantı |
Ön |
|
| aşağı bağlantı |
Ön |
|
| bağlantı aralığı |
35 mm |
|
| koruma tipi |
Aşırı yük koruma (termal) Kısa devre koruması (manyetik) |
|
| açma birimi derecesi |
200 A -de 40 °C |
|
| Long-time pick-up adjustment type Ir (thermal protection) |
Ayarlanabilir |
|
| [Ir] long-time protection pick-up adjustment range |
0,7...1 x In |
|
| Long-time protection delay adjustment type tr |
Sabit |
|
| [tr] long-time protection delay adjustment range |
120…400 s -de 1,5 x In 15 s -de 6 x Ir |
|
| Short-time protection pick-up adjustment type Isd |
Ayarlanabilir |
|
| [Isd] Short-time protection pick-up adjustment range |
5...10 x In |
|
| Short-time protection delay adjustment type tsd |
Sabit |
|
| toprak kaçağı koruması |
Yok |
|
| Number of slots for electrical auxiliaries |
5 slot(lar) |
|
| Width (W) |
105 mm |
|
| Height (H) |
161 mm |
|
| Depth (D) |
86 mm |
|
| Ürün ağırlığı |
2,4 kg |
| Standartlar |
EN/IEC 60947 |
|
|---|---|---|
| Ürün sertifikaları |
Denizcilik CCC EAC |
|
| aşırı gerilim kategorisi |
Class II |
|
| elektrikli şok koruma sınıfı |
Sınıf II |
|
| kirletme derecesi |
3 'e uygunIEC 60664-1 |
|
| IP koruma derecesi |
IP40 'e uygunIEC 60529 |
|
| IK koruma derecesi |
IK07 'e uygunIEC 62262 |
|
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
|
| Depolama ortam koşulları |
-50…85 °C |
|
| bağıl nem |
0…95 % |
|
| çalışma yüksekliği |
0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Birim paket türü 1 |
PCE |
|
|---|---|---|
| Paketteki birim sayısı |
1 |
|
| Paket ağırlığı (Lbs) |
2,003 kg |
|
| Paket 1 Yükseklik |
11,5 cm |
|
| Paket 1 genişliği |
14 cm |
|
| Paket 1 Uzunluk |
19 cm |
|
| Birim paket türü 2 |
S04 |
|
| Paketteki birim sayısı 2 |
12 |
|
| Paket 2 Ağırlığı |
24,802 kg |
|
| Paket 2 Yükseklik |
30 cm |
|
| Paket 2 genişliği |
40 cm |
|
| Paket 2 Uzunluk |
60 cm |
| Sürdürülebilir teklif durumu |
Green Premium ürünü |
|
|---|---|---|
| REACh Düzenlemesi | ||
| EU RoHS Direktifi |
Uyumlu EU RoHS Bildirisi |
|
| Cıva içermez |
Evet |
|
| RoHS muafiyet bilgileri | ||
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı Ürün Çin RoHS kapsamı dışında. Bilgilendirme amaçlı madde beyanı. |
|
| Çevre Beyanı | ||
| Döngüsellik Profili | ||
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
| Garanti |
18 months |
|---|
