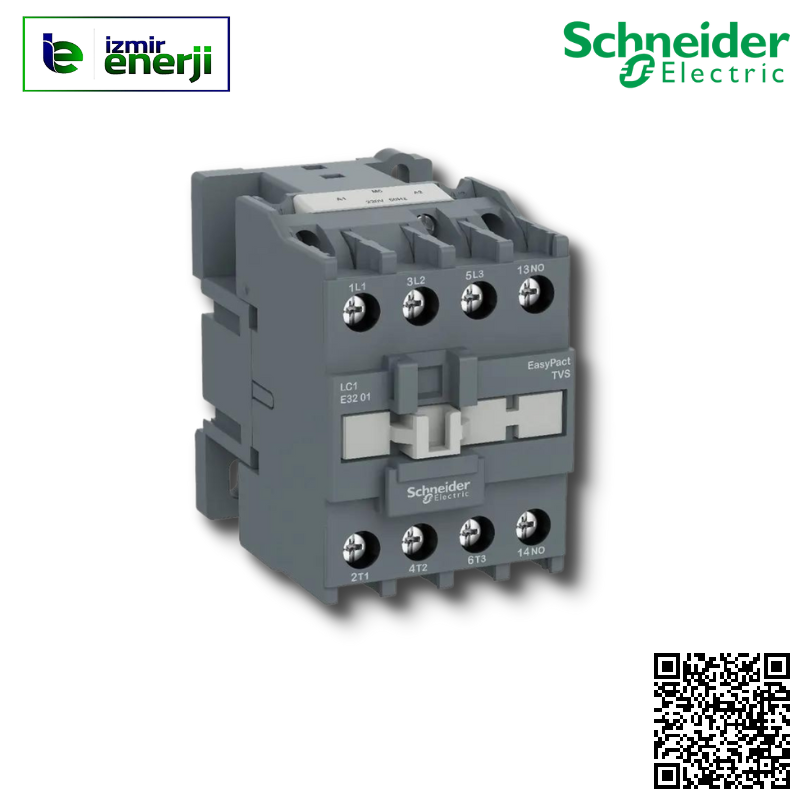

LC1E3201M5 1NA 15kW 32A 220V AC 3 Kutuplu Kontaktör

EasyPact

EasyPact TVS

Kontaktör

LC1E

Direnç yükü
Motor kontrol

AC-1
AC-3

3P

3 NA

Power circuit: <= 690 V AC 50/60 Hz

32 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

7.5 kW at 220...230 V AC 50/60 Hz
15 kW at 380...400 V
15 kW at 415 V
15 kW at 440 V
18.5 kW at 500 V
18.5 kW at 660...690 V

AC -de 50 Hz

220 V AC 50 Hz

84 mm

56 mm

86 mm

0,45 kg

Grey (RAL 7011)

1 NA

6 kV coil not connected to the power circuit conforming to IEC 60947

690 V 'e uygunIEC 60947-4-1

III

320 A at 440 V AC for power circuit conforming to IEC 60947-4-1

256 A at 440 V for power circuit conforming to IEC 60947

260 A -de <40 °C - 10 s için güç devresi
138 A 40 °C - 60 s for power circuit
60 A 40 °C - 600 s for power circuit

10 A gG at <= 690 V coordination type 1 for control circuit conforming to IEC 60947-5-1
63 A gG at <= 690 V coordination type 1 for power circuit

2.5 mOhm - Ith 50 A 50 Hz for power circuit

2 W AC-3
5 W AC-1

Operational: 0.85...1.1 Uc at 50 Hz (at <55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)

12...22 ms on closing
4...19 ms on opening

8000000 cycles

1800 cyc/h 60 °C

95 VA 50 Hz cos phi 0.75 (at 20 °C)
95 VA 60 Hz cos phi 0.75 (at 20 °C)

8.5 VA 50 Hz cos phi 0.3 (at 20 °C)
8.5 VA 60 Hz cos phi 0.3 (at 20 °C)

2…3 W for control circuit

5 mA for control circuit

17 V for control circuit

1.5 ms on energisation guaranteed between NC and NO contact
1.5 ms on de-energisation guaranteed between NC and NO contact

> 10 MOhm for control circuit

1000000 cycles AC-3
350000 cycles AC-1

DIN rayı
Plaka

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu

Control circuit: 1.5 N.m
Power circuit: 2.1 N.m

IEC 60947-4-1
IEC 60947-1
IEC 60947-5-1

EAC

IP2x conforming to IEC 60529

TH (pollution degree 3) conforming to IEC 60068

3

-5…55 °C

-60…80 °C

-20…70 °C at Uc

3000 m without derating

850 °C conforming to IEC 60695-2-1

Vibrations contactor open: 1.5 Gn, 5...300 Hz
Vibrations contactor closed: 3 Gn, 5...300 Hz
Shocks contactor closed: 10 Gn for 11 ms
Şoklar kontaktör açık: 11 msn için 6 Gn

PCE

1

443 g

9,2 cm

5,8 cm

8,5 cm

S02

24

11,1 kg

15 cm

30 cm

40 cm

Green Premium ürünü

Evet

Uyumlu
EU RoHS Bildirisi

Evet

Evet

Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

18 months
