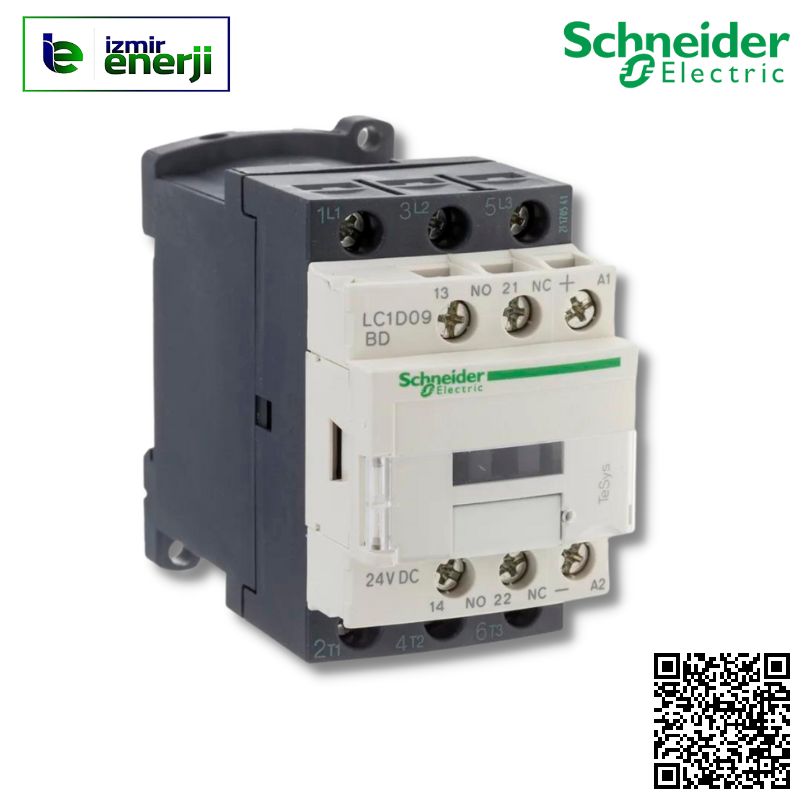

LC1D09BD 1NA + 1NK 4kW 9A 24V DC 3 Kutuplu Kontaktör

TeSys

TeSys D

Kontaktör

LC1D

Motor kontrol
Direnç yükü

AC-4
AC-1
AC-3

3P

3 NA

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

9 A (at <60 °C) at <= 440 V AC AC-3 for power circuit
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

2,2 kW -de 220...230 V AC 50/60 Hz (AC-3)
4 kW -de 380...400 V AC 50/60 Hz (AC-3)
4 kW -de 415...440 V AC 50/60 Hz (AC-3)
5,5 kW -de 500 V AC 50/60 Hz (AC-3)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
2,2 kW -de 400 V AC 50/60 Hz (AC-4)

1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar

DC standart

24 V DC

1 NA + 1 NK

6 kV 'e uygunIEC 60947

III

25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi

250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A -de 440 V için güç devresi 'e uygunIEC 60947

105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 s için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

0,6 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 9 A AC-3 Ue'de <= 440 V

1,56 W AC-1
0.2 W AC-3

Ile

Plaka
Ray

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

LROS (Lloyds register of shipping)
CSA
UL
GOST
DNV
CCC
GL
BV
RINA

Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

53.55...72.45 msn kapama
16...24 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

30 Mcycles

3600 cyc/h -de <60 °C

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

28 ms

5,4 W 20 °C)

5,4 W -de 20 °C

tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

25...400 Hz

5 mA için sinyalleme devresi

17 V için sinyalleme devresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

> 10 MOhm için sinyalleme devresi

M4

LC1D

1,1…2 kW -de 200…240 V 3 faz
2,2…3 kW -de 380…440 V 3 faz
4…6 kW -de 380…440 V 3 faz
4…6 kW -de 480…500 V 3 faz

Direct on-line contactor

24 V DC standart

IP20 ön yüz 'e uygunIEC 60529

TH 'e uygunIEC 60068-2-30

3

-40…60 °C
60…70 °C değer kaybı ile

-60…80 °C

0...3000 m

850 °C 'e uygunIEC 60695-2-1

V1 'e uygunUL 94

Titreşimler kontaktör açık: 2 Gn, 5...300 Hz
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz
Şoklar kontaktör açık: 11 msn için 10 Gn
Şoklar kontaktör kapalı: 11 msn için 15 Gn

77 mm

45 mm

95 mm

0,48 kg

PCE

1

532 g

5 cm

9,2 cm

11,2 cm

Green Premium ürünü

Uyumlu
EU RoHS Bildirisi

Evet

Çin RoHS beyanı
Ürün Çin RoHS kapsamı dışında. Bilgilendirme amaçlı madde beyanı.

Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

Evet

18 months
