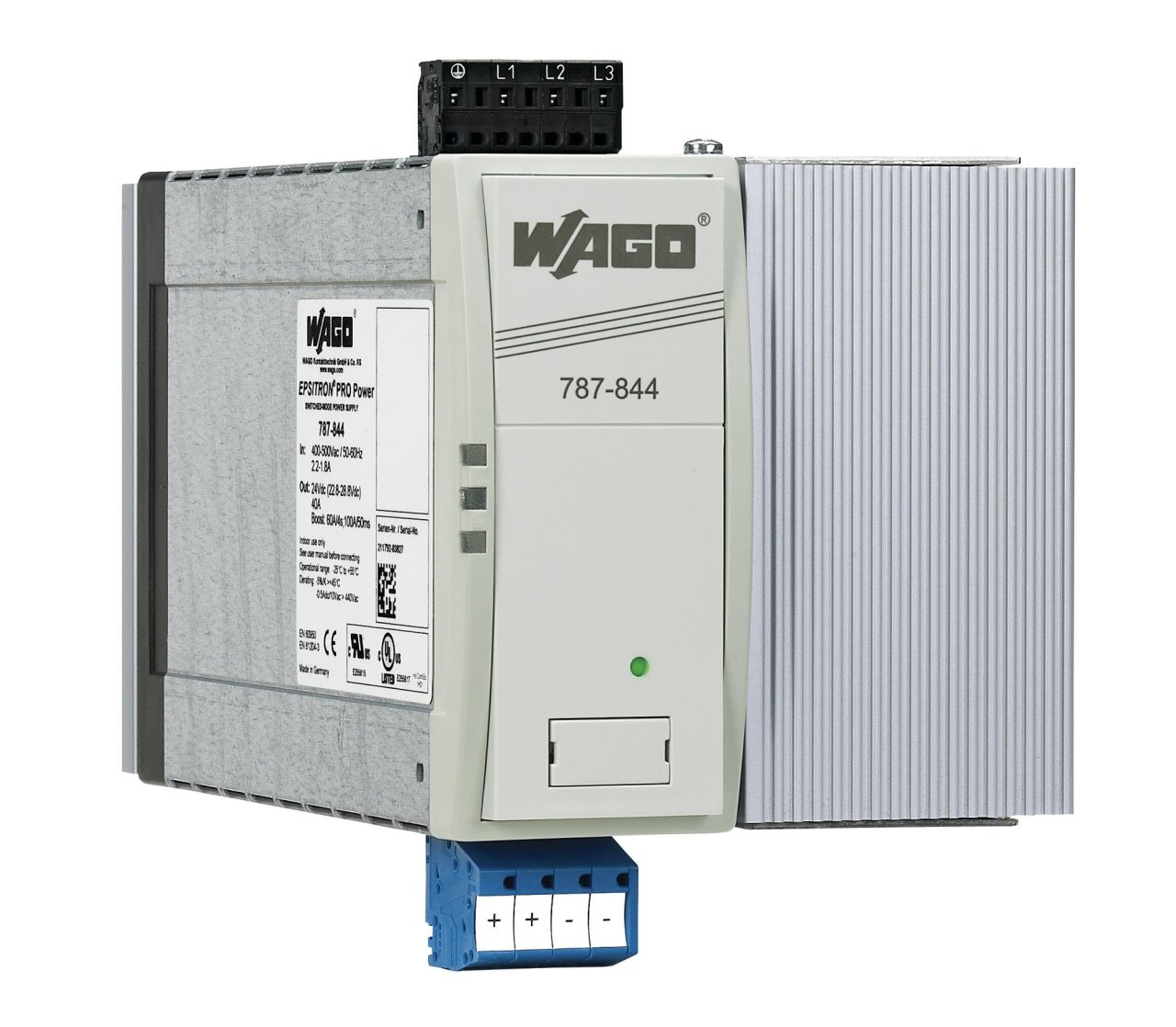

787-844 AC 340V . 550V / DC 24V , DC 40 A, paralellenebilir, 4sn %200 power boost

787-844 AC 340V . 550V / DC 24V , DC 40 A, paralellenebilir, 4sn %200 power boost

787-844 AC 340V . 550V / DC 24V , DC 40 A, paralellenebilir, 4sn %200 power boost

Kategori

⁕ PRO Seri Güç Kaynağı

Marka

WAGO

Stok Kodu

787-844

Fiyat

1.263,90 EUR + KDV

*3.137,54 TL den başlayan taksitlerle!

%42 İndirim

28.222,89 TL + KDV

58.392,18 TL

Havale

33.867,46 TL

Gelince Haber Ver

5000 TL ÜZERİ ÜCRETSİZ KARGO

Ayrıntılar

Teknik veri

Giriş

Aşamalar	2 3
Nominal giriş gerilimi U i nom	(2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı	(2 <çoklu adım /> 3) x AC 340… 550 V; DC 480… 780 V
Nominal şebeke frekans aralığı	50 … 60 Hz; 0 Hz
Giriş akımı ben i	≤ 3 x 2 A (AC 340; 40 ADC)
Deşarj akımı	≤ 1 mA
Ani akım	≤ 30 A
Güç faktörü düzeltmesi (PFC)	Pasif
Şebeke kesintisi bekleme süresi	≥ 15 ms (3 x 400 VAC)

Daha fazlası

Çıktı

Nominal çıkış gerilimi U o nom	DC 24 V (SELV)
Çıkış voltaj aralığı	DC 22,8… 28,8 V (ayarlanabilir)
Fabrika ön ayarı	DC 24 V
Nominal çıkış akımı I o nom	40 A (24 VDC)
Nominal çıkış gücü	960 içinde
Ayar doğruluğu	≤ 1 %
Artık dalgalanma	≤ 70 mV (tepeden tepeye)
Akım sınırlaması	1.1 x I a tipik
Aşırı yük davranışı	TopBoost/PowerBoost/Sabit akım modu
Güç artırma	DC 60 A (4 s); DC 50 A (16 saniye)
TopBoost	DC 100 A (50 ms)

Daha fazlası

Sinyal ve iletişim

Göstergeler	1 x LED DC OK (yeşil) 1 x LED hatası (kırmızı) 1 x stand-by girişi 1 x Relaiskontakt DC OK (değiştirme kontağı)
Çalışma göstergesi	LED yeşil (DC OK) LED kırmızı (hata)

Verim/Güç Kayıpları:

Güç kaybı P v	≤ 7 W (yüksüz); ≤ 61,5 W (nominal yük)
Verimlilik	93,6 %

Sigorta Koruması:

Dahili sigorta	3 adet T 3,2 A / 250 V
Harici sigorta (gerekli)	DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta	3 x devre kesici 6 A, 10 A, 16 A, karakteristik: B veya C veya motor devre kesiciler, ayar noktası: 3,2 A, ayar aralığı: 2,5… 4 A

Güvenlik ve koruma:

İzolasyon gerilimi (PRI-SEC)	DC 4,242 kV
İzolasyon gerilimi (PRI-GND)	DC 2,2 kV
İzolasyon gerilimi (SEC-GND)	DC 0,7 kV
Koruma sınıfı	ben
Koruma sınıfı	IP20 (EN 60529 için)
Geri besleme gerilimi	≤ DC 35 V
Aşırı gerilim kategorisi	yl
Geçici koruma, birincil	Varistör
Kısa devre koruması	evet
Yüksüz emniyeti	Evet
Paralel çalışma	evet
Seri bağlantı	Evet
MTBF	> 500000 saniye

Daha fazlası

Bağlantı verisi

Bağlantı tipi (1)	Giriş
Bağlantı teknolojisi	CAGE CLAMP ®
WAGO terminali	WAGO 231 Serisi
Tek damarlı boylar	0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar	0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu	8… 9 mm / 0,31… 0,35 inç
Bağlantı tipi (2)	Çıktı
Bağlantı tipi 2	İtmeli CAGE CLAMP ®
WAGO terminal 2	WAGO 831 Serisi
tek damarlı, bağlanabilir	0,5… 10 mm² / 20… 8 AWG
ince bükümlü, bağlanabilir	0,5… 10 mm² / 20… 8 AWG
Sıyırma uzunluğu	13… 15 mm / 0,51… 0,59 inç
Bağlantı tipi (3)	Sinyalleşme
Bağlantı teknolojisi 3	CAGE CLAMP ®
WAGO terminal 3	WAGO 733 Serisi
tek damarlı, bağlanabilir	0,08… 0,5 mm² / 28… 20 AWG
ince bükümlü, bağlanabilir	0,08… 0,5 mm² / 28… 20 AWG
Sıyırma uzunluğu	5… 6 mm / 0,2… 0,24 inç

Daha fazlası

Geometrik Veriler

Genişlik	128 mm / 5.039 inç
Yükseklik	171 mm / 6.732 inç
DIN-35 rayın üst kenarından itibaren uzunluk	205 mm / 8.071 inç
Boyutlarla ilgili not	Dişi konektör dahil yükseklik

Mekanik Veri

Montaj tipi

DIN 35 ışını

Malzeme Verileri

Ağırlık

2500 g

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	-25… 55 ° C (Cihaz -40 ° C'de tip testi başlatılır)
Çevreleyen hava (depolama) sıcaklığı	-25… 85 ° C
Bağıl nem	% 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü	% -5 / K (> +45 ° C)
Kirlilik derecesi	2
İklim kategorisi	3K3 (EN 60721'e göre)

Daha fazlası

Standartlar ve spesifikasyonlar:"}" class="accordion-headline wg-accordion-headline--level2 active" style="box-sizing: border-box; cursor: pointer; position: relative; font-size: 1.2rem; line-height: 1.6; padding: 0.8rem 1rem; display: flex; -webkit-box-align: center; align-items: center; transition: all 0.3s ease 0s; margin-top: 0px; margin-bottom: 0px; border: 0px;">

Standartlar ve Spesifikasyonlar:

Uygunluk işareti	BU
Standartlar/spesifikasyonlar	EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508

Ticari Veri

Ürün grubu	6 (Arayüz Elektroniği)
SAP'den ambalaj tipi	KUTU
Menşei ülke	NIN-NİN
GTIN	4045454909925
Gümrük Tarife numarası	85044082900
