Güç Kaynakları – EPSITRON
⁕ Standart Seri AC/DC Düç Kaynağı

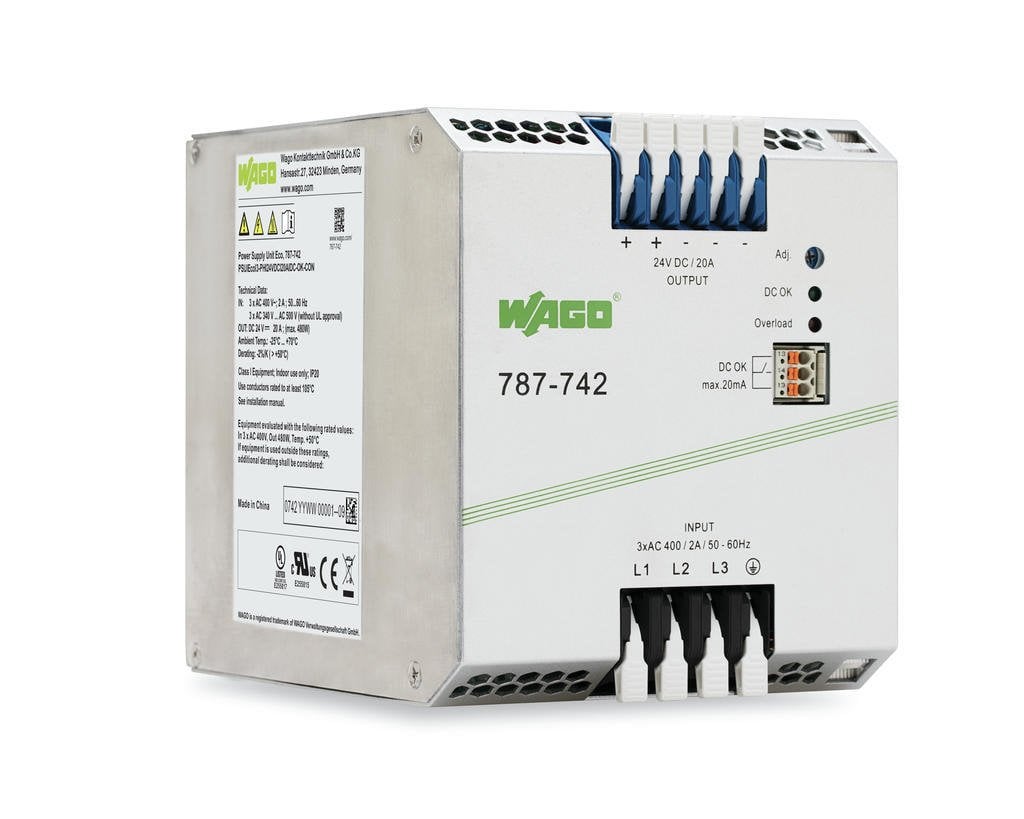

787-742 3 faz Giriş AC 325V .575V 24 VDC/ 20 A, paralelleme, DC ok sinyali

787-742 3 faz Giriş AC 325V .575V 24 VDC/ 20 A, paralelleme, DC ok sinyali

787-742 3 faz Giriş AC 325V .575V 24 VDC/ 20 A, paralelleme, DC ok sinyali

Kategori

⁕ Standart Seri AC/DC Düç Kaynağı

Marka

WAGO

Stok Kodu

787-742

Fiyat

464,20 EUR + KDV

*1.152,34 TL den başlayan taksitlerle!

%42 İndirim

10.365,59 TL + KDV

21.446,04 TL

Havale

12.438,70 TL

Gelince Haber Ver

5000 TL ÜZERİ ÜCRETSİZ KARGO

Ayrıntılar

Teknik veri

Giriş

Aşamalar	2 3
Nominal giriş gerilimi U i nom	(2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı	(2 <çoklu adım /> 3) x AC 360… 575 V; DC 500… 800 V
Nominal şebeke frekans aralığı	47 … 63 Hz; 0 Hz
Giriş akımı ben i	≤ 3 x 2 A (400 VAC; 20 ADC)
Deşarj akımı	≤ 3,5 mA
Ani akım	≤ 30 A
Güç faktörü	≥ 0,5
Güç faktörü düzeltmesi (PFC)	Pasif
Şebeke kesintisi bekleme süresi	≥ 17 ms (3 x 400 VAC)

Daha az

Çıktı

Nominal çıkış gerilimi U o nom	DC 24 V (SELV)
Çıkış voltaj aralığı	DC 22… 28 V (ayarlanabilir)
Fabrika ön ayarı	DC 24 V
Nominal çıkış akımı I o nom	20 A (24 VDC)
Nominal çıkış gücü	480 watt
Ayar doğruluğu	≤ 1 %
Artık dalgalanma	≤ 100 mV (tepeden tepeye)
Aşırı yük davranışı	Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io); kısa devre durumunda kapanma ve otomatik yeniden başlama

Daha az

Sinyal ve iletişim

Göstergeler	1 x LED DC OK (yeşil) 1 x LED aşırı yük (kırmızı) 1 x sinyal çıkışı DC OK (kontak olarak optocoupler; maks. 31,2 V, 20 mA)
Çalışma göstergesi	LED yeşil (Vo) LED red (overload)

Verim/Güç Kayıpları:

Güç kaybı P v	≤ 50 W.
Maks. Alan sayısı güç kaybı P v maks.	55 W.
Verimlilik	90 %

Sigorta Koruması:

Dahili sigorta	3 adet T 5 A / 250 V
Harici sigorta (gerekli)	DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta	3 x devre kesici ≥ 6 A, karakteristik: B veya C veya motor devre kesicileri

Güvenlik ve koruma:

İzolasyon gerilimi (PRI-SEC)	DC 4,242 kV
İzolasyon gerilimi (PRI-GND)	DC 2,2 kV
İzolasyon gerilimi (SEC-GND)	DC 0,7 kV
İzolasyon gerilimi (SEC-Sinyali)	DC 0,7 kV
Koruma sınıfı	ben
Koruma sınıfı	IP20 (EN 60529 için)
Geri besleme gerilimi	≤ DC 30 V
Aşırı gerilim kategorisi	yl
Geçici koruma, birincil	Varistör
Kısa devre koruması	evet
Yüksüz emniyeti	Evet
Paralel çalışma	evet
Seri bağlantı	Evet
MTBF	> 250000 saniye

Daha az

Bağlantı verisi

Bağlantı tipi (1)	Giriş çıkış
Bağlantı teknolojisi	CAGE CLAMP ® S
WAGO terminali	WAGO 2706 Serisi
Tek damarlı boylar	0,5… 6 mm² / 20… 10 AWG
İnce bükümlü kablolar	0,5… 6 mm² / 20… 10 AWG
Sıyırma uzunluğu	11… 12 mm / 0,43… 0,47 inç
Bağlantı tipi (2)	Sinyalleşme
Bağlantı tipi 2	İtmeli CAGE CLAMP ®
WAGO terminal 2	picoMAX ^{® 3} .5, WAGO 2091 Serisi
tek damarlı, bağlanabilir	0,2… 1,5 mm² / 24… 14 AWG
ince bükümlü, bağlanabilir	0,2… 1,5 mm² / 24… 14 AWG
Sıyırma uzunluğu	8… 9 mm / 0,31… 0,35 inç

Daha az

Geometrik Veriler

Genişlik	110 mm / 4.331 inç
Yükseklik	130 mm / 5.118 inç
DIN-35 rayın üst kenarından itibaren uzunluk	151 mm / 5.944 inç

Mekanik Veri

Montaj tipi

DIN 35 ışını

Malzeme Verileri

Ağırlık

1930 g

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	-25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı	-40… 85 ° C
Bağıl nem	% 10… 95 (yoğunlaşmaya izin verilmez)
Kapasite düşüşü	-% 2 / K (> +50 ° C; 400 V AC)
Kirlilik derecesi	2
İklim kategorisi	3K3 (EN 60721'e göre)

Daha az

Standartlar ve spesifikasyonlar:"}" class="accordion-headline wg-accordion-headline--level2 active" style="box-sizing: border-box; cursor: pointer; position: relative; font-size: 1.2rem; line-height: 1.6; padding: 0.8rem 1rem; display: flex; -webkit-box-align: center; align-items: center; transition: all 0.3s ease 0s; margin-top: 0px; margin-bottom: 0px; border: 0px;">

Standartlar ve Spesifikasyonlar:

Uygunluk işareti	BU
Standartlar/spesifikasyonlar	EN 62368-1; EN 61204-3 (Sınıf A); UL 60950-1; UL 508

Ticari Veri

Ürün grubu	6 (Arayüz Elektroniği)
SAP'den ambalaj tipi	KUTU
Menşei ülke	CN
GTIN	4050821848387
Gümrük Tarife numarası	85044082900
