Güç Kaynakları – EPSITRON
⁕ Klasik Seri AC/DC Güç Kaynağı

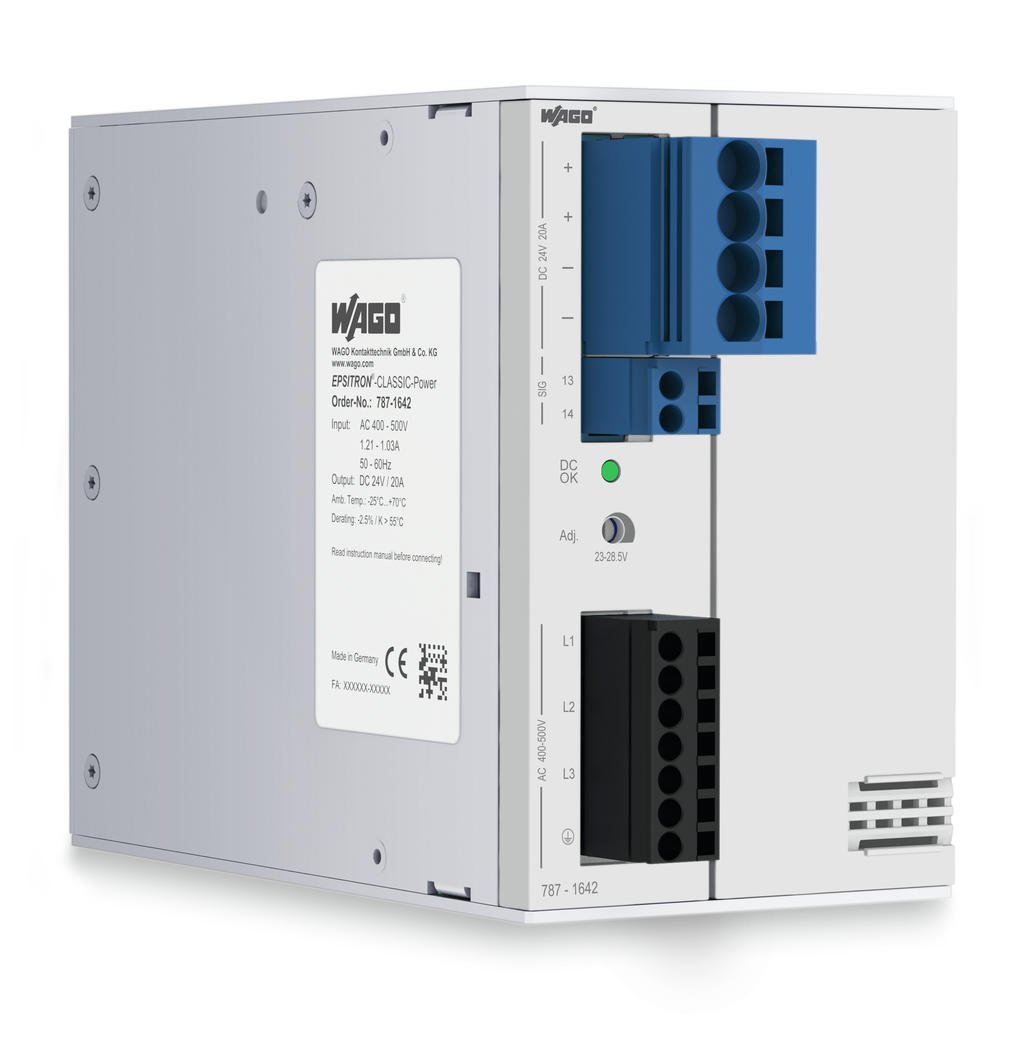

787-1642 3 faz Giriş AC 320V . 575V 24 VDC/ 20 A, paralelleme, DC ok sinyali, TopBoost

787-1642 3 faz Giriş AC 320V . 575V 24 VDC/ 20 A, paralelleme, DC ok sinyali, TopBoost

787-1642 3 faz Giriş AC 320V . 575V 24 VDC/ 20 A, paralelleme, DC ok sinyali, TopBoost

Kategori

⁕ Klasik Seri AC/DC Güç Kaynağı

Marka

WAGO

Stok Kodu

787-1642

Fiyat

638,00 EUR + KDV

*1.583,79 TL den başlayan taksitlerle!

%42 İndirim

14.246,54 TL + KDV

29.475,60 TL

Havale

17.095,85 TL

Sepete Ekle

5000 TL ÜZERİ ÜCRETSİZ KARGO

Ayrıntılar

Teknik veri

Giriş

Aşamalar	2 3
Nominal giriş gerilimi U i nom	(2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı	(2 <çoklu adım /> 3) x AC 320… 575 V; DC 450… 800 V
Nominal şebeke frekans aralığı	47 … 63 Hz; 0 Hz
Giriş akımı ben i	≤ 3 x 1,21 A (400 VAC); ≤ 3 x 1,03 A (500 VAC)
Deşarj akımı	≤ 1 mA
Ani akım	≤ 30 A (NTC)
Güç faktörü düzeltmesi (PFC)	Pasif
Şebeke kesintisi bekleme süresi	≥ 25 ms (500 VAC); ≥ 15 ms (400 VAC)

Daha fazlası

Çıktı

Nominal çıkış gerilimi U o nom	DC 24 V (SELV)
Çıkış voltaj aralığı	DC 23… 28,5 V (ayarlanabilir)
Fabrika ön ayarı	DC 24 V
Nominal çıkış akımı I o nom	20 A (24 VDC)
Nominal çıkış gücü	480 watt
Ayar doğruluğu	≤ 1 %
Artık dalgalanma	≤ 15 mV (tepeden tepeye)
Akım sınırlaması	1.1 x I a tipik
Aşırı yük davranışı	Sabit akım

Daha fazlası

Sinyal ve iletişim

Göstergeler	1 x LED DC OK (yeşil) 1 x DC OK kontağı (kontak oluştur; maks. 30 V AC / DC, 1 A)
Çalışma göstergesi	LED yeşil (Vo)

Verim/Güç Kayıpları:

Güç kaybı P v	≤ 5,8 W (yüksüz); ≤ 42,8 W (400 VAC; nominal yük)
Maks. Alan sayısı güç kaybı P v maks.	47,6 W (500 VAC / 24 VDC; 20 A)
Verimlilik	92 %

Sigorta Koruması:

Dahili sigorta	hayır
Harici sigorta (gerekli)	3 x devre kesici 6 A, 10 A, 16 A, karakteristik: B veya C, maks. 20 A veya motor devre kesiciler DC giriş voltajı için harici bir DC sigorta gereklidir

Güvenlik ve koruma:

İzolasyon gerilimi (PRI-SEC)	DC 4,242 kV
İzolasyon gerilimi (PRI-GND)	DC 2,2 kV
İzolasyon gerilimi (SEC-GND)	DC 0,7 kV
Koruma sınıfı	ben
Koruma sınıfı	IP20 (EN 60529 için)
Geri besleme gerilimi	≤ DC 35 V
Aşırı gerilim kategorisi	yl
Geçici koruma, birincil	Varistör
Aşırı gerilim koruması, ikincil	Dahili koruma iVDCe devresi ≤ 40 VDC (hata durumunda)
Kısa devre koruması	evet
Yüksüz emniyeti	Evet
Paralel çalışma	evet
Seri bağlantı	Evet
MTBF	> 500000 saniye

Daha fazlası

Bağlantı verisi

Bağlantı tipi (1)	Giriş / Sinyal
Bağlantı teknolojisi	CAGE CLAMP ®
WAGO terminali	WAGO 721 Serisi
Tek damarlı boylar	0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar	0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu	8… 9 mm / 0,31… 0,35 inç
Bağlantı tipi (2)	Çıktı
Bağlantı tipi 2	İtmeli CAGE CLAMP ®
WAGO terminal 2	WAGO 831 Serisi
tek damarlı, bağlanabilir	0,5… 10 mm² / 20… 8 AWG
ince bükümlü, bağlanabilir	0,5… 10 mm² / 20… 8 AWG
Sıyırma uzunluğu	13… 15 mm / 0,51… 0,59 inç

Daha fazlası

Geometrik Veriler

Genişlik	80 mm / 3,15 inç
Yükseklik	127 mm / 5 inç
DIN-35 rayın üst kenarından itibaren uzunluk	180 mm / 7.087 inç

Mekanik Veri

Montaj tipi

DIN 35 ışını

Malzeme Verileri

Ağırlık

1623 g

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	-25… 70 ° C (Cihaz -40 ° C'de tip testi başlatıldı)
Çevreleyen hava (depolama) sıcaklığı	-25… 85 ° C
Bağıl nem	% 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü	% -2,5 / K (> 55 ° C)
Kirlilik derecesi	2

Standartlar ve spesifikasyonlar:"}" class="accordion-headline wg-accordion-headline--level2 active" style="box-sizing: border-box; cursor: pointer; position: relative; font-size: 1.2rem; line-height: 1.6; padding: 0.8rem 1rem; display: flex; -webkit-box-align: center; align-items: center; transition: all 0.3s ease 0s; margin-top: 0px; margin-bottom: 0px; border: 0px;">

Standartlar ve Spesifikasyonlar:

Uygunluk işareti	BU
Standartlar/spesifikasyonlar	EN 60950-1; EN 61204-3; UL 60950-1; UL 508; DNV GL

Ticari Veri

SAP'den ambalaj tipi	KUTU
Menşei ülke	NIN-NİN
GTIN	4055143259170
Gümrük Tarife numarası	85044082900
