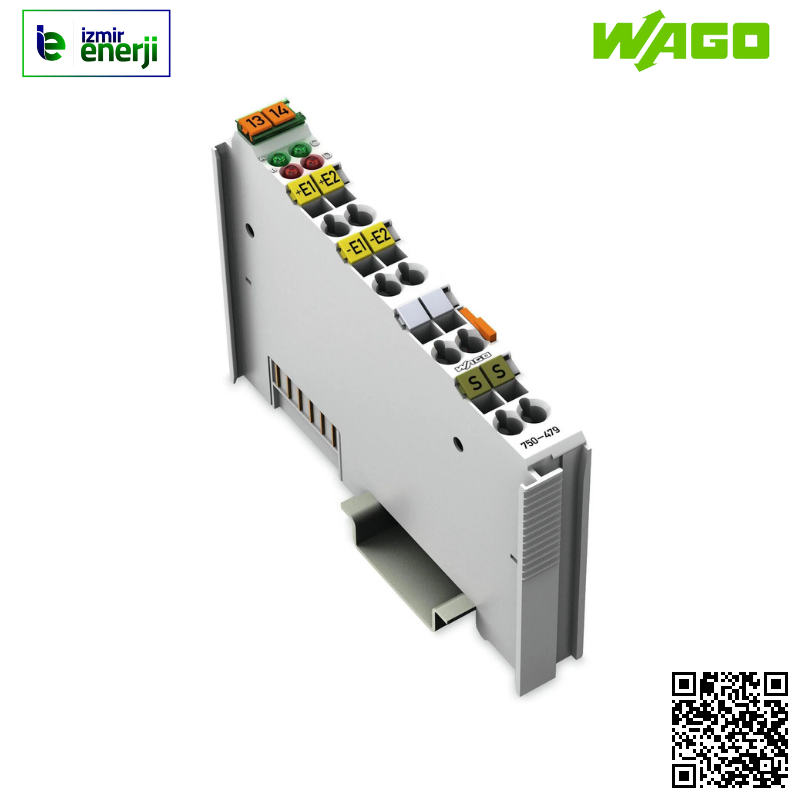

750-479 2 kanallı analog giriş; ±10 VDC; Diferansiyel giriş

750-479 2 kanallı analog giriş; ±10 VDC; Diferansiyel giriş

Kategori
DİJİTAL ÇIKIŞ MODÜLLERİ (DO)
Marka
WAGO
Stok Kodu
750-479
Fiyat
705,87 EUR + KDV
*1.510,58 TL den başlayan taksitlerle!
%50 İndirim
13.588,00 TL + KDV
32.611,19 TL
Havale
16.305,60 TL
5000 TL ÜZERİ ÜCRETSİZ KARGO
Ürün Bilgisi
Ürün Bilgisi

Bu analog giriş modülü, diferansiyel ± 10 VDC sinyalleri işler.

Her kanalın giriş sinyali elektriksel olarak yalıtılmış olup 13 bit çözünürlükte iletilir.

Modül, sistem tarafından beslenir.

Blendaj doğrudan DIN rayına bağlanır.

  • Ölçülen değer edinimi: Modül içinde zaman senkronizasyonu
  • Ölçüm aralığı taşması / yetersizliği: Durum baytı ve LED
  • Dönüştürme yöntemi: SAR (Ardışık Yaklaşım Kaydedicisi)
  • Çalışma modu: Sürekli örnekleme (varsayılan)
  • Koruma: RC devresi
Teknik veri
Analog giriş sayısı 2
Toplam kanal sayısı (modül) 2
Sinyal tipi Gerilim
Sinyal voltajı türü -10 … +10 VDC
Sensör bağlantısı 2 x (2 telli)
Giriş filtresi Düşük geçiş (1. sıra), f G= 5 kHz
sinyal karakteristiği Diferansiyel
Çözünürlük [bit] 14 bit
Çalışma modu Sürekli örnekleme (varsayılan)
Bit genişliği 2 x 16 bit veri; 2 x 8 bit kontrol/durum (isteğe bağlı)
Koruma RC devresi
Müsade edilen sürekli aşırı yük 60 V
Kanallar arası karışma zayıflaması 80 dB
Eksik kodsuz monotonluk evet
İç direnç 1000 kΩ
Ölçüm hatası, referans sıcaklığı 25 °C
Ölçüm hatası, ölçüm aralığı son değerinden maksimum sapma 0,05%
Tüm sıcaklık aralığında hata ≤ 0,4 %
Ölçüm aralığı son değerinden maksimum sıcaklık hatası 0,01 %/K
Örnekleme süresi 5 µs
Örnekleme gecikmesi (kanal/kanal) 1 µs
Örnekleme gecikmesi (modül) 1 ms
Tekrarlamanın örnekleme süresi 1 ms
Ölçüm aralığı aralık dışı Durum byte'ı ve LED'i
Ölçülen değer alımı Modül içinde zaman senkronizasyonu
LSB (en önemsiz bit) değeri 1,2 mV
Dönüştürme yöntemi SAR (Successive Approximation Register - Ardışıl Yaklaşım Kaydedicisi)
Sistem besleme gerilimi 5 VDC; veri kişileri aracılığıyla
Akım tüketimi, sistem beslemesi (5 V) 100 mA
İzolasyon 500 V sistem/saha veya kanal/kanal

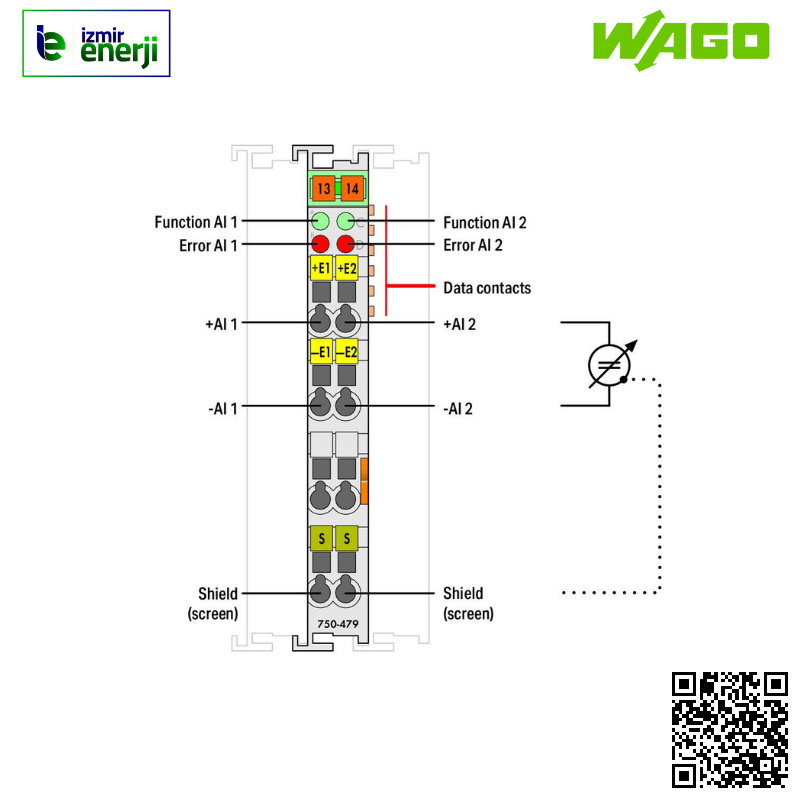

Bağlantı verisi
Bağlantı teknolojisi: Giriş/Çıkışlar 8 x KAFES CLAMP®
Bağlantı tipi (1) Girişler / Çıkışlar
Tek damarlı boylar 0,08 … 2,5 mm² / 28 … 14 AWG
İnce bükümlü kablolar 0,08 … 2,5 mm² / 28 … 14 AWG
Sıyırma uzunluğu 8 … 9 mm / 0,31 … 0,35 inç
Geometrik Veriler
Genişlik 12 mm / 0.472 inç
Yükseklik 100 mm / 3.937 inç
Derinlik 69,8 mm / 2.748 inç
DIN-35 rayının üst kenarından itibaren uzunluk 62,6 mm / 2.465 inç
Mekanik Veri
Montaj tipi DIN-35 ışını
Malzeme Verileri
Renk açık gri
Gövde malzemesi Polikarbonat, poliamid 6.6
Yangın yükü 1.021 MJ
Ağırlık 49.6 gr
Uygunluk işareti BU
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı 0 … +55 °C
Çevreleyen hava (depolama) sıcaklığı -25 … +85 °C
Koruma sınıfı IP20
Kirlilik derecesi (5) IEC 61131-2'ye göre 2
Çalışma yüksekliği 0 … 2000 m
Montaj pozisyonu yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız) 95%
Titreşime dayanıklı IEC 60068-2-6 uyarınca 4g
Darbe direnci IEC 60068-2-27 'e göre 15g
Girişime karşı EMC bağışıklığı EN 61000-6-2 uyarınca, denizcilik uygulamaları
DAÜ: 1 - enterferans emisyonu EN 61000-6-4 uyarınca, denizcilik uygulamaları
Kirletici maddelere maruziyet IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Bağıl nemde izin verilen H 2 S kirletici konsantrasyonu  75 % 10 sayfa/dk
Bağıl nemde izin verilen SO 2 kirletici konsantrasyonu  75 % 25 sayfa/dk
