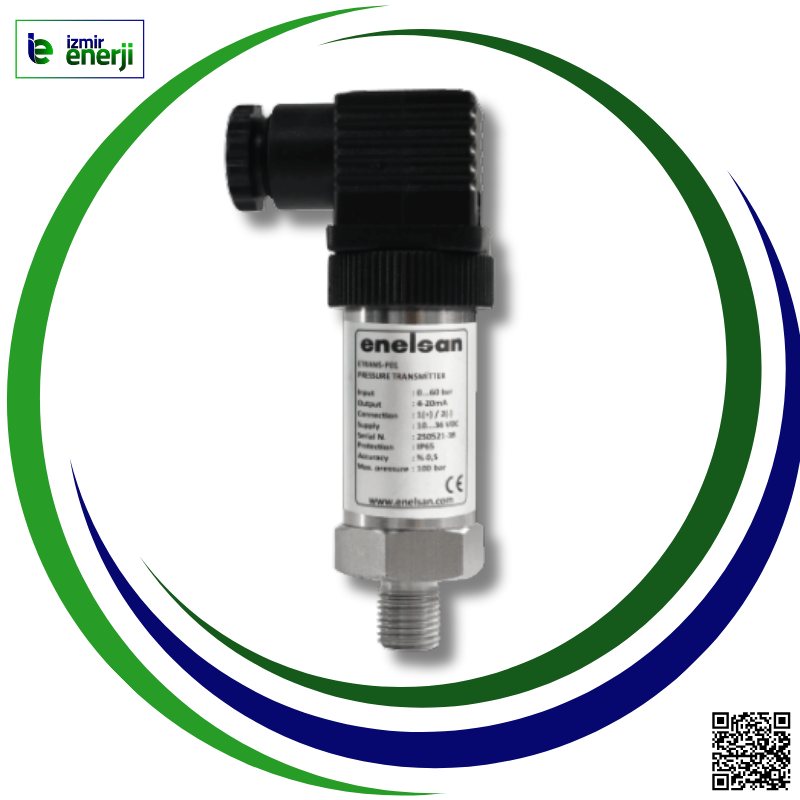

100 Bar 4-20mA 1/2 Basınç Transmitteri
Kategori
Marka
Stok Kodu
ETRANS-P01/100B/01S
Fiyat
3.828,15 TL + KDV
*212,79 TL den başlayan taksitlerle!
%50
İndirim
1.914,08 TL + KDV
4.593,78 TL
Havale
2.296,89 TL
3000 TL ÜZERİ ÜCRETSİZ KARGO
Parmak tip basınç transmitteri paslanmaz çelik bir gövde içerisine yerleştirilmiş seramik/silikon sensor veya paslanmaz çelik 316L gövde üzerinde bulunan piezorezistif ölçüm hücresi ve elektronik karttan oluşturulmuştur. Sensor tasarımı sıcaklık değişimlerinde ve aşırı yükte güvenirliğin korunmasını sağlar.Paslanmaz çelik 316L diyafram veya seramik/silikon sensor kullanımı tüm ölçüm aralığında yüksek lineerlik sağlarken, histerisis etkisini de minimuma indirir.
Çalışma Şekli;
Paslanmaz çelik 316L diyafram ve seramik sensor basınç altında elementlerin fiziksel sapmalarını hisseder. Mekanik deformasyon elektriksel bir sinyale diyaframdan ve seramik sensorden bir direnç köprüsü ile dönüştürülerek taşınır. Bir amplifikatör hücrenin çıkış voltajını transmitterin çıkış akım sinyali olan 4-20mA / 0-10V’a dönüştürür.
Basınç Transmitteri harici kararlı bir güç kaynağı ile beslenir. Ters kutup ve yüksek besleme voltajı girişteki koruma diyotları tarafından önlenir. Cihaz ayrıca içindeki EMC koruyucu bileşenler sayesinde elektromanyetik gürültülerden de etkilenmez.
Model
ETRANS-P01
Basınç Aralığı (BAR)
-1 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 400 / 600
Aşırı Yük (BAR)
-3 / 3 / 7 / 12 / 35 / 50 / 120 / 250 / 400 / 600 / 1200
Ölçme Prensibi
Piezorezistif ölçüm hücresi
Ölçüm Değişkenler
Göreceli ve mutlak basınç
Ölçüm Aralığı
Maksimum 600 bar
Akım Çıkışı
4~20 mA
Yük
(U~10 V)/0,02 A
Ölçüm Hatası (lineerlik, histerisis ve tekrarlama dahil)
Tam skalanın ≤ % 0,07
Kararlılık
±0,1 Tam skala /yıl
Sıfır Noktası
±0,2 mV/V
Sıfır
±0,02 % TS/K
İşletme Sıcaklığı
-40°~ 135°C
Ortam Sıcaklığı
-25°~ 85°C
Koruma Sınıfı
IP65
Besleme Gerilimi
8 ... 42 VDC
Sensor
Paslanmaz 316L, Seramik
Proses Bağlantısı
Paslanmaz çelik 316, hastelloy C, diğer malzemeler
O-Ring
Viton
Dış Muhafaza
Paslanmaz Çelik 316L
Terminal
Paslanmaz Çelik 316L
Proses Bağlantıları
1/2 " dişli / 1/4 " dişli
Ağırlık
Yaklaşık 0,25 kg
Boyut
Ø 27X112 mm
