Devre Kesici Nedir? (Elektrik)

Elektrik sistemlerinde güvenlik, hem bireysel kullanıcılar hem de sanayi tesisleri için kritik bir konudur. Elektrik akımındaki ani yükselmeler, kısa devreler veya kaçak akım durumları ciddi kazalara, yangınlara ve ekipman arızalarına yol açabilir. İşte tam da bu noktada devre kesici devreye girer.

Peki, devre kesici nedir? Basitçe söylemek gerekirse, devre kesiciler, elektrik devresini aşırı akım, kısa devre veya kaçak akım gibi tehlikeli durumlarda otomatik olarak kesen cihazlardır. Akım kesici, voltaj kesici devre gibi farklı türleri olan bu cihazlar, konutlardan sanayi tesislerine kadar geniş bir kullanım alanına sahiptir.

Bu yazıda, kesici nedir, nasıl çalışır, hangi türleri vardır ve hangi devre kesicinin hangi uygulamalar için uygun olduğu gibi konulara detaylı bir şekilde değineceğiz. Ayrıca MCB nedir, MCB ne demek, sigorta ile devre kesici arasındaki farklar gibi sıkça sorulan sorulara da yanıt vereceğiz.

Şimdi, devre kesicilerin çalışma prensibini ve nasıl işlediğini detaylıca inceleyelim.

Devre Kesicinin Çalışma Prensibi, Akım Kesici Nasıl Çalışır?

Peki, devre kesici nasıl çalışır? İşte adım adım çalışma prensibi:

1. Normal Çalışma Durumu

Elektrik devresinde her şey normal seyrederken, devre kesici kapalı konumda bulunur. Bu durumda, elektrik akımı kesici üzerinden geçerek sistemin çalışmasını sürdürmesini sağlar.

2. Aşırı Akım veya Kısa Devre Durumu

Bir devre kesici, aşağıdaki iki temel durumda devreyi kesmek için devreye girer:

• Aşırı akım: Elektrik devresinde, belirlenen maksimum akım seviyesinden daha fazla yük akımı geçmeye başlarsa, devre kesici bu durumu algılar ve otomatik olarak açılır.
• Kısa devre: Faz ve nötr ya da faz ile toprak arasında doğrudan bir temas olduğunda çok yüksek akım akışı meydana gelir. Bu da devre kesicinin anında açılmasına neden olur.

3. Devrenin Açılması (Kesme Mekanizması)

Devre kesici, aşırı akım veya kısa devre algıladığında elektromekanik veya termik mekanizmalar yardımıyla devreyi açar.

• Termik Kesme Mekanizması: Aşırı akım, devre kesicinin içindeki bimetal şeridi ısıtarak bükülmesine neden olur. Bükülme belli bir noktaya ulaştığında devre kesici açılır ve elektrik akışı durdurulur.
• Manyetik Kesme Mekanizması: Kısa devre gibi aniden yüksek akım geçtiğinde, kesici içindeki bobin (solenoid) devreyi anında açarak akışı keser.

4. Devre Kesici Nasıl Tekrar Çalıştırılır?

Devre kesici açıldığında, sistemi tekrar çalıştırmadan önce sorunun kaynağı tespit edilmelidir. Eğer kısa devre veya aşırı yüklenme devam ederse, kesici tekrar açılır. Sorun giderildiğinde, devre kesici manuel olarak tekrar kapatılarak sistemin çalışması sağlanabilir.

5. Akıllı Devre Kesiciler ve Otomatik Sıfırlama

Günümüzde bazı MCB devre kesiciler ve akıllı devre kesiciler, belirli bir süre sonra otomatik olarak sıfırlanarak devreyi tekrar kapatabilir. Ancak bu özellik sadece geçici aşırı yüklenmeler için uygundur ve kalıcı arızalar durumunda tekrar açılmaya devam eder.

Devre kesiciler, elektrik sistemlerini ve kullanıcıları aşırı akım, kısa devre ve kaçak akıma karşı koruyarak hayati bir rol oynar. Akım kesici ve voltaj kesici devrelerin düzgün çalışması, büyük çaplı kazaların ve maddi kayıpların önlenmesine yardımcı olur.

Ayrıca bkz: Spiral Kablo

Devre Kesici Çeşitleri ve Özellikleri

Elektrik sistemlerinde farklı ihtiyaçlara yönelik birçok devre kesici türü bulunmaktadır. Kullanım alanları, gerilim seviyeleri ve koruma mekanizmalarına göre sınıflandırılan bu kesiciler, farklı elektrik yüklerine karşı güvenli bir şekilde devrenin açılmasını ve kapatılmasını sağlar. İşte en yaygın devre kesici çeşitleri ve özellikleri:

Minyatür Devre Kesici (MCB) Nedir?

MCB (Miniature Circuit Breaker), düşük voltajlı elektrik sistemlerinde kullanılan küçük boyutlu devre kesicilerdir.

Özellikleri:

• Aşırı akıma ve kısa devreye karşı koruma sağlar.
• Genellikle konutlarda ve küçük ticari alanlarda tercih edilir.
• Termik (ısıya duyarlı) ve manyetik (ani akıma duyarlı) kesme mekanizmasına sahiptir.
• Hızlı açma-kapama yaparak güvenli enerji kontrolü sağlar.

MCB ne demek?
MCB, Minyatür Devre Kesici anlamına gelir ve özellikle düşük güçlü sistemlerde en yaygın kullanılan devre kesici türüdür.

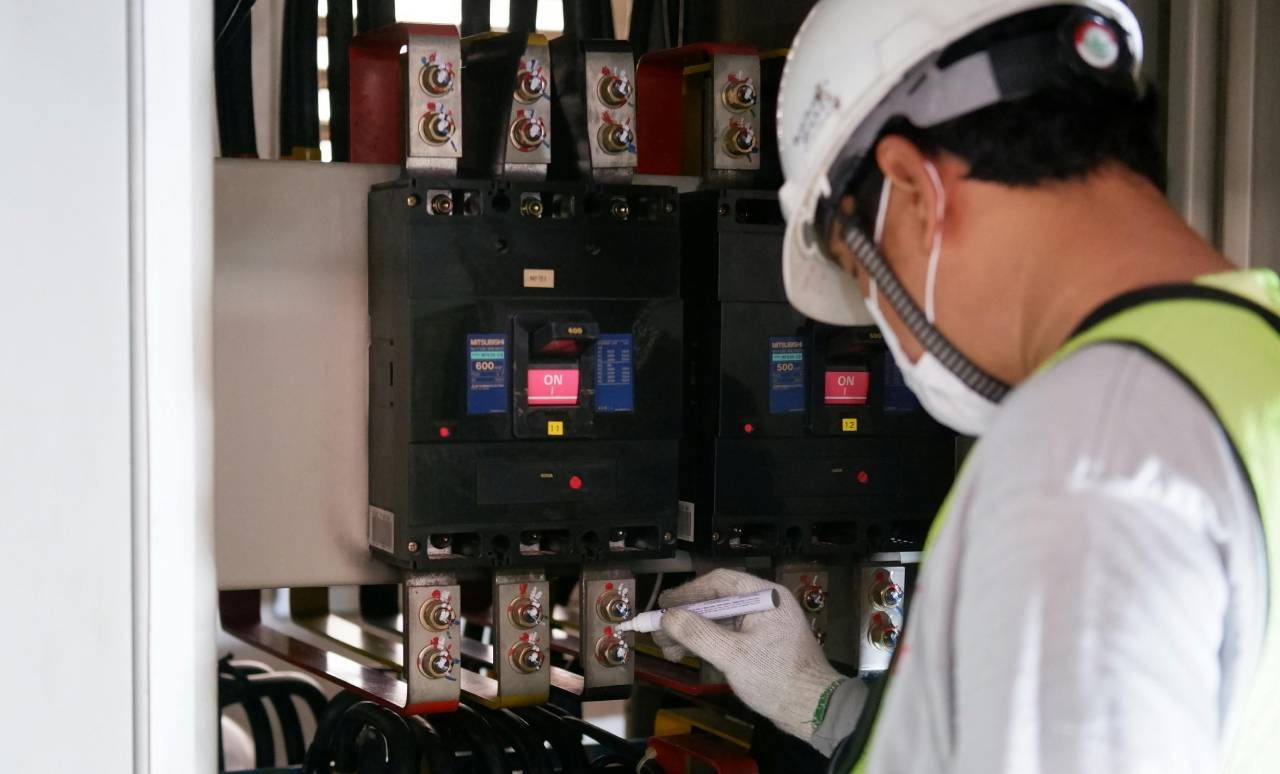

Kompakt Devre Kesici (MCCB) Nedir?

MCCB (Molded Case Circuit Breaker), MCB’ye göre daha büyük akım kapasitelerine sahip güçlü kesicilerdir.

Özellikleri:

• Yüksek akım taşıma kapasitesine sahiptir (100A - 2500A).
• Hem termik hem de manyetik kesme özelliği bulunur.
• MCB’ye kıyasla daha büyük ve dayanıklıdır.
• Aşırı yük ve kısa devre koruması sağlar.

MCCB ile MCB arasındaki fark nedir?
MCB küçük yükler için kullanılırken, MCCB daha büyük elektrik yüklerini yönetmek için tasarlanmıştır.

Kaçak Akım Koruma Rölesi (RCCB) Nedir?

RCCB (Residual Current Circuit Breaker), kaçak akıma karşı koruma sağlayan özel bir devre kesicidir.

Özellikleri:

• İnsanları elektrik çarpmasına karşı korur.
• Aşırı akım ve kısa devre koruması yerine, kaçak akımı algılar.
• 30mA - 300mA arasında farklı hassasiyet seçenekleri bulunur.

Kaçak akım rölesi neden önemlidir?
Bir elektrik kaçağı olduğunda RCCB anında devreyi keserek insanların hayati risk yaşamasını önler.

Ayrıca bkz: Pur Kablo

Havalı Devre Kesici (ACB) Nedir?

ACB (Air Circuit Breaker), çok yüksek akımları kontrol etmek için kullanılan bir devre kesicidir.

Özellikleri:

• 1000A - 6300A arasında yüksek akımları kesebilir.
• Kesme işlemi hava ortamında gerçekleşir, dolayısıyla güvenlidir.
• Uzaktan kumanda ile çalıştırılabilir.

ACB ile MCCB arasındaki fark nedir?
MCCB daha küçük sanayi uygulamalarında kullanılırken, ACB çok daha büyük elektrik yüklerini kesmek için kullanılır.

Vakumlu Devre Kesici (VCB) Nedir?

VCB (Vacuum Circuit Breaker), orta ve yüksek gerilim sistemlerinde kullanılan bir devre kesicidir.

Özellikleri:

• Kesme işlemi vakum ortamında gerçekleşir, bu nedenle aşınma azdır.
• Çok uzun ömürlüdür, bakım gerektirmez.
• Daha düşük ark oluşumu sayesinde çevre dostudur.

Vakumlu devre kesici neden tercih edilir?
Uzun ömürlüdür, minimum bakım gerektirir ve yüksek gerilimli sistemlerde güvenilir bir şekilde çalışır.

Yağlı Devre Kesici (OCB) Nedir?

OCB (Oil Circuit Breaker), yağ ortamında kesme yapan bir devre kesicidir.

Özellikleri:

• Kesme işlemi yağ içinde gerçekleşir, böylece ark söndürme daha etkili olur.
• Orta ve yüksek gerilim sistemlerinde kullanılır.
• Günümüzde yerini VCB ve gazlı devre kesicilere bırakmıştır.

Yağlı devre kesici günümüzde neden az kullanılıyor?
Çünkü VCB ve SF6 gazlı devre kesiciler daha güvenli, çevreci ve uzun ömürlüdür.

Hangi Devre Kesici Nerede Kullanılmalı?

Devre kesici seçerken kullanım alanı, akım kapasitesi ve güvenlik özellikleri dikkate alınmalıdır. Doğru devre kesici seçimi, sistemin güvenliğini ve verimliliğini doğrudan etkiler.

Devre Kesici ile Sigorta Arasındaki Farklar

1. Çalışma Prensibi

• Sigorta: Aşırı akım durumunda içindeki tel eriyerek devreyi keser. Tek kullanımlıktır.
• Devre Kesici: Mekanik bir anahtar ile aşırı akımı algılayarak devreyi keser. Tekrar kullanılabilir.

2. Yeniden Kullanılabilirlik

• Sigorta: Eridiğinde değiştirilmesi gerekir.
• Devre Kesici: Sorun giderildikten sonra tekrar açılarak kullanılabilir.

3. Tepki Süresi

• Sigorta: Çok hızlı tepki verir, ancak akıma bağlı olarak değişkenlik gösterebilir.
• Devre Kesici: Kontrollü ve hassas bir şekilde açma yapabilir.

4. Güvenlik ve Dayanıklılık

• Sigorta: Ucuzdur ancak her arızada değiştirilmesi gerekir.
• Devre Kesici: Daha maliyetlidir ancak uzun ömürlüdür ve bakım gerektirmez.

5. Kullanım Alanları

• Sigorta: Küçük ölçekli elektrik devreleri (evler, basit cihazlar).
• Devre Kesici: Endüstriyel tesisler, büyük elektrik panoları, yüksek güçlü devreler.

Devre kesiciler, elektrik sistemlerinde güvenliği sağlayan en önemli bileşenlerden biridir. Aşırı akım, kısa devre ve kaçak akım gibi tehlikeli durumlarda devreyi keserek, yangın ve elektrik çarpması gibi riskleri önler. Sigortalar ise benzer bir koruma sağlasa da, tek kullanımlık olmaları nedeniyle günümüzde devre kesiciler daha yaygın olarak tercih edilmektedir.

Öneriler:

• Konutlarda ve küçük ölçekli sistemlerde MCB tercih edilmelidir.
• Sanayi tesisleri ve büyük sistemler için MCCB veya ACB kullanılmalıdır.
• Kaçak akıma karşı korunmak için RCCB eklenmelidir.
• Yüksek gerilim sistemlerinde VCB ve gelişmiş koruma cihazları önerilir.
• Düzenli bakım ve testler yapılarak sistemlerin güvenliği sağlanmalıdır.

Doğru devre kesici seçimi, elektrik sistemlerinin hem güvenli hem de verimli çalışmasını sağlar.
